اپتیک مدتی است که چگالی پهنای باند بالایی را به داخل و رک ارائه می کند، اما تا به امروز با “آخرین مرحله” مواجه شده است – مستقیماً به پردازنده[1]. به دلیل مشکلات فنی در آوردن فیبر به بسته، صنعت انتخاب کمی جز استفاده از سیگنال های الکتریکی با چگالی پهنای باند کمتر روی مس برای رسیدن به پردازنده داشته است. با این حال، در دنیایی که برای محاسبات به پهنای باند بالاتری نیاز دارد، و با فروپاشی سیستم‌ها به بسته‌بندی پیشرفته، نیاز به اپتیک‌های همبسته اهمیت زیادی پیدا کرده است.
همه برنامه های محصول و نقشه راه بدون اطلاع قبلی در معرض تغییر هستند.
هزینه ها و نتایج شما ممکن است متفاوت باشد.
برای اطلاعات بیشتر:

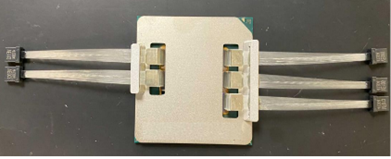

آنچه امروز در Intel Innovation نشان دادیم، آزمایشی زنده از قطعات مهندسی با دانشمندان ما در آزمایشگاه معرفی آنها بود. قبل از اینکه به هدف نهایی خود یعنی ارائه این فناوری به بازار و فعال کردن اتصالات نوری سرتاسری دست پیدا کنیم، کارهای بیشتری باید انجام دهیم. عبور از این مانع یک دستاورد مهم فناوری است که ما می خواهیم با همه جشن بگیریم. اگرچه رابط به تازگی وارد آزمایشگاه‌های ما شده بود، اما این دستاورد آنقدر هیجان‌انگیز بود که نمی‌توانستیم در برابر فرصت اشتراک‌گذاری آن مقاومت کنیم. تصورات ما با امکاناتی که برای مشتریانمان و همه نوع بشر وجود دارد: پهنای باند عظیم، سیستم های با انرژی کارآمدتر، معماری سیستم های جدید، برنامه های کاربردی جدید برای درک بهتر دنیای ما و ارائه راه حل ها – پزشکی، علوم، مهندسی، پیش بینی آب و هوا … لیست است. طولانی است). این فوق العاده نیست؟
نویسندگان: دکتر آن کلهر، معاون اجرایی و مدیر کل، توسعه فناوری (TD) و دکتر بابک سابی، معاون ارشد و مدیر کل، توسعه فناوری Assembly & Test (ATTD)
فناوری‌های اینتل ممکن است به فعال‌سازی سخت‌افزار، نرم‌افزار یا سرویس نیاز داشته باشند.
امروز در سخنرانی افتتاحیه در اینتل نوآوری، ما یک پیشرفت کلیدی در فوتونیک را نشان دادیم – گامی مهم در امکان دسترسی بیشتر اپتیک به محیط محاسباتی. مایلیم در سخنرانی اصلی کمی زمینه را در مورد آن لحظه ارائه کنیم و توضیح دهیم که چرا در مورد این نقطه عطف بسیار هیجان زده هستیم.
